Co naprawdę usztywnia ścianę szkieletową z C24 i OSB po zamknięciu przegrody

Goły szkielet z drewna C24, złożony wyłącznie ze słupków i rygli, z powodzeniem przejmuje ciężar własny budynku oraz obciążenia stropowe. Sama rama z elementów pionowych zachowuje się jednak jak układ prętowy, który pod wpływem silnego naporu wiatru wyraźnie pracuje i poddaje się deformacjom. Bez odpowiedniego poszycia przegroda wykazuje dużą podatność na odchylenia od pionu. Zjawisko to widać najlepiej podczas wznoszenia ścian, zanim konstrukcja zostanie obustronnie zamknięta materiałem izolacyjnym i elewacyjnym. Oczekiwana sztywność oraz stabilność przestrzenna pojawiają się dopiero w momencie prawidłowego zespolenia drewna nośnego z dopasowanym materiałem płytowym.

Mechanika współpracy słupków C24 z poszyciem drewnopochodnym

Drewno konstrukcyjne stanowi główny pionowy rdzeń nośny każdego budynku w technologii szkieletowej. Przekrój i przypisana mu klasa wytrzymałości odpowiadają za przenoszenie ogromnych obciążeń ściskających z wyższych kondygnacji oraz dachu aż na fundamenty. Sama rama ryglowa słabo radzi sobie jednak z rosnącymi siłami poprzecznymi. Zamocowanie płyty OSB do szkieletu zmienia ten wiotki układ prętowy w masywną tarczę usztywniającą. Poszycie płynnie przejmuje siły ścinające, znacząco redukując zjawisko skręcania osiowego i nadmiernego uginania się całej zewnętrznej przegrody.

Różnica ról obu materiałów wynika wprost z ich budowy oraz fizyki całej konstrukcji. Drewniane słupki pracują optymalnie na ściskanie i zginanie wzdłuż włókien, gwarantując bezpieczne oparcie więźby. Płyta OSB wykazuje natomiast niezwykle wysoką odporność na ścinanie w swojej własnej płaszczyźnie. Zestawienie to tworzy na ścianie efekt diafragmy, szeroko znany z obliczeń inżynierskich. Zastosowany mechanizm rozkłada lokalne naprężenia wiatrowe na znacznie większą powierzchnię rzutu budynku.

Dobór parametrów materiałowych dla opisywanego układu nigdy nie jest procesem uniwersalnym. Grubość płyty drewnopochodnej oraz precyzyjny układ punktów mocujących zależą ściśle od wytycznych projektowych, specyfiki obciążeń wiatrowych na danej działce i szczegółowych założeń Eurokodu 5. W niektórych mniejszych obiektach architekci przewidują płyty o grubości 12 mm lub 15 mm, bazując na gęstszych siatkach podpór. Z kolei strefy narażone na silny wiatr mogą bezwzględnie wymagać zastosowania znacznie grubszych wariantów, na przykład 18-milimetrowych, w celu zapewnienia odpowiedniego marginesu bezpieczeństwa.

Błędy wykonawcze obniżające sztywność układu szkieletowego

Nawet najwyższej jakości surowiec traci swoje właściwości w wyniku nieprawidłowego połączenia na placu budowy. Częstym problemem jest całkowite ignorowanie naturalnej pracy materiałów drewnopochodnych pod wpływem dobowych i sezonowych zmian wilgotności powietrza. Projektanci zazwyczaj zakładają w dokumentacji pozostawienie wąskich szczelin dylatacyjnych na stykach wielkoformatowych arkuszy. W wielu instrukcjach pojawia się wartość około 3 mm, jednak ostateczny wymiar niezbędnego luzu zawsze zależy od wytycznych konkretnego systemu budowlanego. Zbyt ciasne spasowanie krawędzi powoduje wzajemne napieranie arkuszy na siebie, co bardzo szybko skutkuje niebezpiecznymi wybrzuszeniami na licu elewacji.

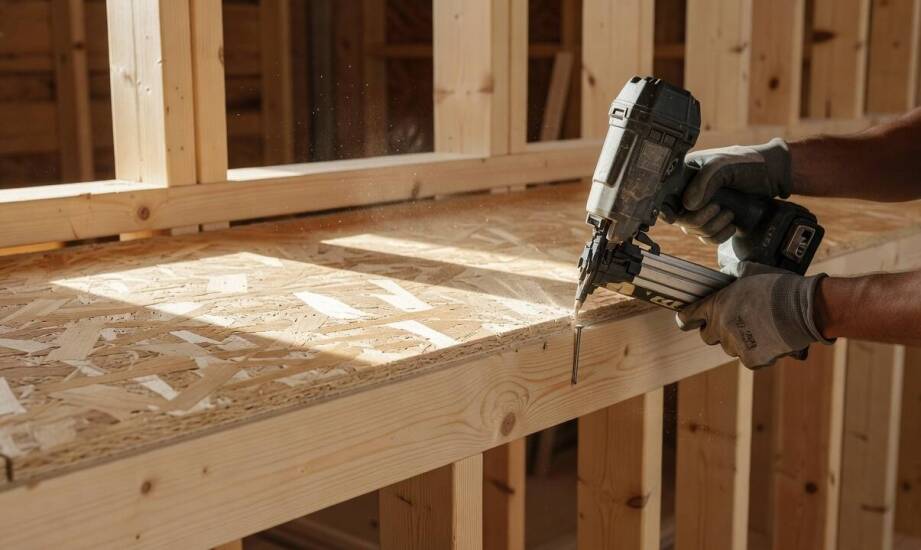

Krytyczny etap montażu dotyczy doboru samej siatki połączeń mechanicznych. Zbyt rzadkie rozmieszczenie łączników drastycznie osłabia zdolność całej tarczy do sprawnego przenoszenia naprężeń w czasie wichury. Zalecane rozstawy gwoździ i wkrętów wynikają wprost z precyzyjnych obliczeń statycznych dla danego projektu. W branży krążą utarte schematy mocowania co 15 cm na krawędziach oraz co 30 cm w głównym polu płyty, ale należy traktować te liczby wyłącznie jako przykład, a nie uniwersalną regułę wykonawczą. Wszelkie samowolne odstępstwa od wytycznych konstruktora bezpośrednio osłabiają nośność stworzonej diafragmy.

Braki w szczelinach wentylacyjnych lub nieodpowiednie zabezpieczenie ściany przed wilgocią z zewnątrz prowadzą z kolei do powolnego pęcznienia krawędzi i rozwarstwiania się poszycia. Prawidłową współpracę drewna nośnego z płytą z powodzeniem wykorzystuje się w ścianach, stropach oraz przy sztywnym deskowaniu połaci dachowych. Dystrybucją certyfikowanych komponentów przeznaczonych do budowy takich odpornych układów zajmuje się firma WOODRES. Przedsiębiorstwo dostarcza wykonawcom sortowane wytrzymałościowo drewno oraz odpowiednio dobrane płyty OSB. Posiadanie materiałów z certyfikatami FSC oraz niezbędnymi oznaczeniami CE gwarantuje powtarzalność przekrojów niezbędną przy wznoszeniu konstrukcji. Suszenie komorowe i rygorystyczne struganie drewna pozwala utrzymać odpowiedni reżim wilgotnościowy przed szczelnym zamknięciem przegrody zewnętrznej.

Ostateczna stabilność przestrzenna nowoczesnego domu szkieletowego opiera się na ciągłym, niczym niezakłóconym przepływie sił ze sztywnego poszycia wprost na pionowe słupki. Błędy na etapie wznoszenia konstrukcji błyskawicznie przekładają się na późniejsze mikropęknięcia tynków lub płyt gipsowo-kartonowych wewnątrz budynku. Jakość całej przegrody zależy więc nie od parametrów pojedynczej deski, lecz od idealnej spójności zaprojektowanego układu nośno-usztywniającego. Każdy wbudowany element musi w stu procentach odpowiadać swojej początkowej funkcji i pracować w ramach założeń przyjętych w oficjalnej dokumentacji inżynieryjnej.
